AFM | 小动物活体光学成像揭秘：多功能铜钴硫化物纳米酶精准击破肿瘤“胆固醇护盾”

研究团队的核心策略是"理性设计"。他们并非简单堆叠不同疗法，而是从材料的最基本属性——电子结构出发，构建一个多功能一体化的治疗平台。

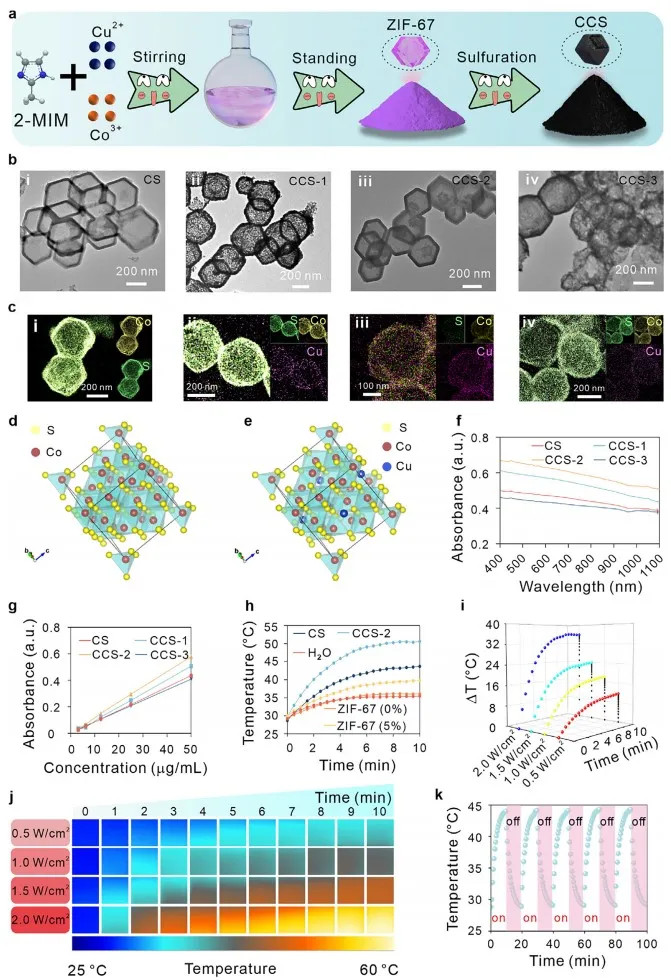

他们选择以ZIF-67为前驱体，硫化后得到空心多孔的硫化钴（Co₃S₄）纳米颗粒。通过密度泛函理论计算，研究人员发现，铜的掺杂能显著窄化硫化钴的带隙，促进电子转移，并大幅降低其催化过氧化氢分解的能垒。这一材料层面的优化，直接赋予了CCS纳米酶更强的类过氧化物酶（POD）活性和近红外（NIR-I区）光热转换性能（光热转换效率η高达48.5%），超越了纯Co₃S₄和金纳米棒等传统光热剂。

与此同时，在优化的CCS-2（5% Cu掺杂）纳米载体基础上，通过表面PEG化提高生物相容性，并共同负载两种功能分子：

✦ 胆固醇氧化酶（ChOx）：用于特异性催化氧化肿瘤胆固醇，破坏其保护性屏障。

✦ 热敏自由基引发剂AIPH：可在光热或热作用下分解，产生细胞毒性的烷基自由基，实现TDT。

由此得到的CCSCA纳米平台，集成了酶催化、光热、自由基治疗三重功能。

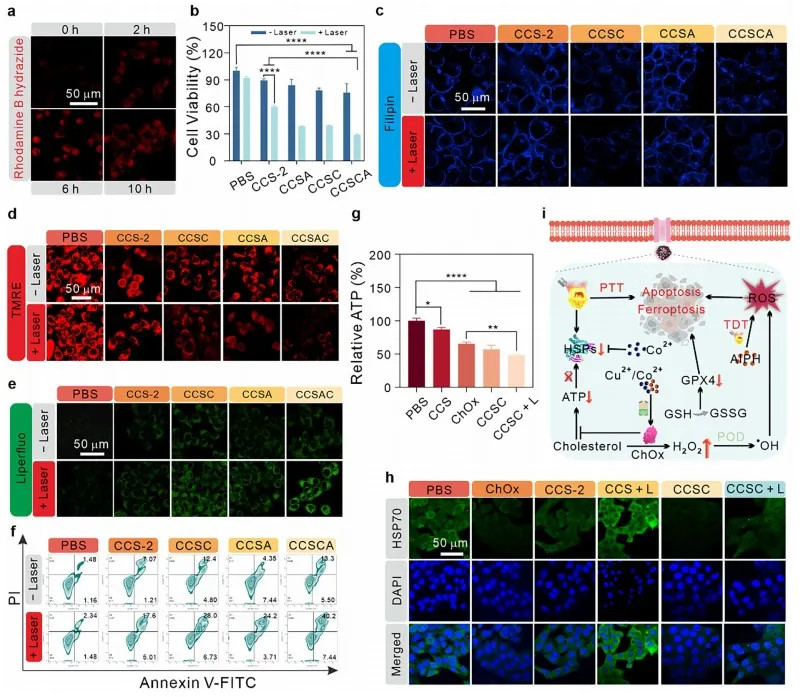

✦ 代谢干预：CCSCA在肿瘤部位富集并释放出铜离子和钴离子，这些离子能显著增强其携带的胆固醇氧化酶的活性，催化胆固醇氧化。一方面消耗了胆固醇，削弱了肿瘤细胞的生存信号和膜保护；另一方面产生了H₂O₂，为后续的氧化应激"提供了弹药"。

✦ 氧化应激与热疗增敏：胆固醇的消耗和Co²⁺离子共同下调热休克蛋白70（HSP70）的表达，降低了肿瘤对热疗的抵抗能力，实现了"热增敏"。

✦ 物理杀伤与自由基风暴：在808 nm激光照射下，CCS产生局部高热（PTT），同时触发AIPH分解产生烷基自由基（TDT）。高温本身能杀伤细胞，并进一步促进CCS的类酶催化反应，分解H₂O₂产生·OH。

✦ 终末效应：上述过程共同导致细胞内谷胱甘肽（GSH）耗竭、ROS水平剧增、线粒体膜电位下降、脂质过氧化（LPO）积累，最终协同诱发铁死亡与凋亡，实现对肿瘤的强力清除。

任何创新疗法的前景，最终都需要在活体动物模型中得到严谨验证。在这项研究中，MOIS小动物活体光学成像系统为证实CCSCA平台的体内性能提供了至关重要的数据支撑。

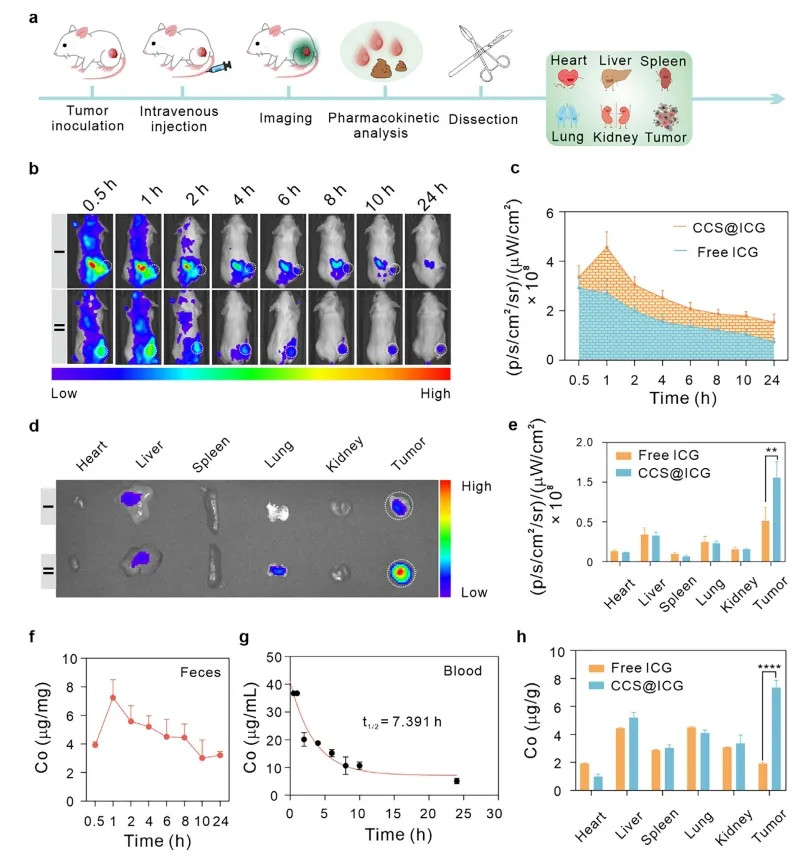

为了可视化纳米颗粒在体内的行为，研究人员将近红外荧光染料ICG负载于纳米颗粒上，制备成CCS@ICG。随后，利用MOIS系统对荷瘤小鼠进行实时、无损的活体荧光成像。

成像结果清晰显示：与游离的ICG相比，CCS@ICG能更快速、更大量地在肿瘤部位富集，并在注射后1小时达到峰值，展现出优异的肿瘤靶向能力。

通过定量分析，直观地对比了不同时间点肿瘤部位的荧光强度，为药代动力学研究提供了关键证据。治疗结束后对主要器官和肿瘤的离体成像，进一步确认了纳米颗粒在肿瘤组织的高效蓄积。这一系列精准、直观的成像数据，不仅验证了CCS纳米颗粒卓越的靶向性和长循环特性，也为后续选择最佳的治疗时间窗口提供了依据。

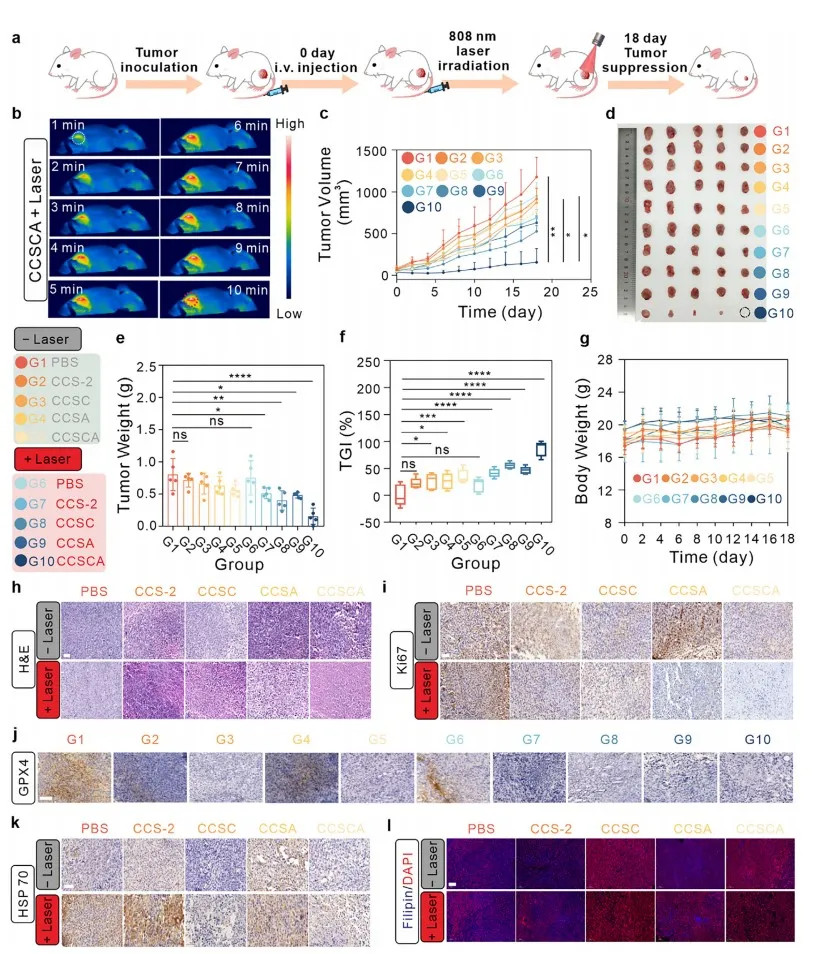

最终，在严格的体内实验中，CCSCA联合激光治疗组取得了高达86.7%的肿瘤生长抑制率，且未引起小鼠体重显著下降或主要器官损伤，展现了强大的抗肿瘤活性和良好的安全性。组织切片分析也从病理学层面证实了胆固醇消耗、细胞死亡和铁死亡的发生。
